Tester RJ45 USB BNC + Sonda

Tester RJ45 USB BNC + Sonda

Documentación

Características generales

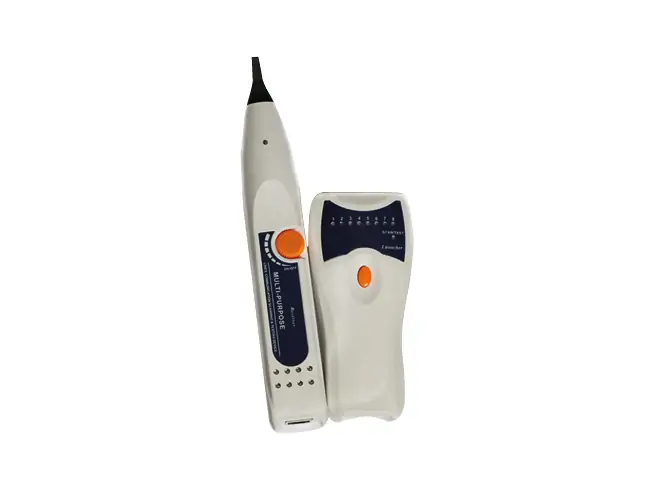

Localizador de cables con funciones extra, como estado de la línea, pares cruzados, cortocircuito, etc. Es de fácil uso y precisión, el localizador de cables Kommdata se convierte en una herramienta esencial para los instaladores de cableado estructurado y para el personal de mantenimiento informático. Válido para detectar y comprobar redes de datos ethernet UTP como en redes de pares telefónicos. Se recomienda su uso en cables no apantallados para una mejor identificación del cable.

Características Técnicas
ITEM ESPECIFICACIÓN
Nombre Localizador de cables Kommdata
Alimentación Pila 9V DC
Máxima corriente de Transmisor trabajo Transmisor ≤20mA
Receptor ≤50mA
Formato de señal Analógica
Niver de señal 8Vp-p
Distancia transmisión ≥3Km
Dimensiones Transmisor 135x62x30mm
0,008kg
Receptor 227x34x30mm
0,08kg
Paquete 310x170x75mm
0,3kg
Otras funciones
  • Estado del cable, permite testear una línea para co- nocer su estado (circuito abierto, cerrado o cruce de pares), sin necesidad de encender el receptor.
  • Función multímetro, encender el transmisor y conec- tar el latiguillo RJ11 con los clips de cocodrilo al cable bajo pruebas. Si la luz roja parpadea, indica un circuito abierto, si la luz es de color verde fija, indica cortocir- cuito.
  • Ajustar sensibilidad, girar la rueda del receptor hasta ajustar el volumen correcto para detectar mejor la fre- cuencia emitida.
  • Auricular, en ambientes ruidosos, es posible conectar el auricular mientras se trabaja para evitar ruidos exter- nos y facilitar la localización.
  • Alerta de bajo voltaje, cuando el voltaje de la pila es inferior a 6v, el indicador de batería baja se enciende para avisar del remplazo de batería.
Referencias
Código Descripción
7340015015 TESTER CABLEADO RJ45 USB BNC + SONDA DETECTORA
